Silnik inwerterowy – budowa i zasady działania nowoczesnego rozwiązania

Co to jest silnik inwerterowy?

Silnik inwerterowy to nowoczesne rozwiązanie w dziedzinie technologii elektrycznej, które wyróżnia się swoją wysoką efektywnością energetyczną oraz cichą pracą. Dzięki zastosowaniu falownika, ten typ silnika potrafi przekształcać prąd stały (DC) w prąd zmienny (AC), co skutkuje precyzyjnym sterowaniem zarówno prędkością obrotową, jak i momentem obrotowym.

Jego bezszczotkowa konstrukcja i wykorzystanie magnesów trwałych sprawiają, że silnik inwerterowy cechuje się większą trwałością i niezawodnością w porównaniu do tradycyjnych modeli. Technologia inwerterowa pozwala na optymalizację zużycia energii, co prowadzi do znacznych oszczędności. W praktyce oznacza to, że możliwe są redukcje kosztów energii na poziomie od 20% do 50% w zestawieniu z standardowymi silnikami.

Tego rodzaju silniki znajdują swoje miejsce w wielu branżach, takich jak:

• klimatyzacja,
• pralki,
• pompy ciepła,
• pojazdy elektryczne,
• gdzie efektywność energetyczna odgrywa kluczową rolę.

Podstawowe komponenty silnika inwerterowego to:

• wirnik,
• stojan,
• falownik.

Wirnik jest zazwyczaj wykonany z magnesów trwałych, podczas gdy stojan składa się z cewek umieszczonych na rdzeniu ferromagnetycznym. Falownik odgrywa istotną rolę, ponieważ umożliwia regulację pracy silnika. W silnikach tego typu wykorzystuje się również różnorodne czujniki, które monitorują prędkość oraz położenie wirnika, co pozwala na jeszcze bardziej precyzyjne sterowanie.

Dzięki technologii inwerterowej, silnik potrafi dostosowywać obroty i moment obrotowy do aktualnych potrzeb, co sprzyja osiąganiu jeszcze lepszej efektywności energetycznej i oszczędności. Jego wszechstronność powoduje, że staje się on coraz bardziej popularny w projektach, które wymagają nie tylko efektywnej, ale także cichej pracy.

Jakie są główne zasady działania silnika inwerterowego?

Silnik inwerterowy działa w oparciu o precyzyjne zarządzanie prędkością oraz momentem obrotowym wirnika. Jego fundamentalną rolę pełni falownik, który przekształca prąd stały (DC) w prąd zmienny (AC), regulując przy tym częstotliwość i napięcie. Dzięki temu prędkość obrotowa silnika może być elastycznie dostosowywana do potrzeb.

Centralnym elementem tego systemu jest układ sterowania, który monitoruje oraz przetwarza istotne dane związane z:

• położeniem wirnika,
• prędkością,
• poborem prądu.

Na podstawie tych informacji, dostosowywane są sygnały, które trafiają do falownika, co pozwala na skuteczne zarządzanie mocą i momentem obrotowym. Czujniki Halla oraz enkodery to urządzenia, które często towarzyszą silnikom inwerterowym, precyzyjnie określając położenie wirnika. Informacje, które dostarczają, są kluczowe dla efektywnego sterowania pracą silnika, co znacząco podnosi jego wydajność oraz dokładność.

W trakcie działania silnika inwerterowego interakcja między polami magnetycznymi stojana a wirnika generuje moment obrotowy. Ta synergia umożliwia regulację prędkości oraz optymalizację zużycia energii, co prowadzi do wymiernych oszczędności. Technologia ta odgrywa fundamentalną rolę w dążeniu do zwiększenia wydajności energetycznej w rozmaitych dziedzinach, zarówno w przemyśle, jak i w zastosowaniach domowych.

Jakie są różnice między silnikami inwerterowymi a tradycyjnymi silnikami elektrycznymi?

Silniki inwerterowe mają wiele różnic w porównaniu do tradycyjnych silników elektrycznych, takich jak silniki indukcyjne. Głównie odróżnia je sposób, w jaki przetwarzają energię i kontrolują swoją pracę. W przypadku konwencjonalnych silników prędkość obrotowa jest stała i ściśle zależy od częstotliwości zasilania. Z kolei silniki inwerterowe, dzięki zastosowaniu falownika, umożliwiają płynne zmiany prędkości obrotowej.

Ta wszechstronność sprawia, że idealnie można je dostosować do zmieniających się potrzeb, co znacząco podnosi ich efektywność energetyczną. Warto również zaznaczyć, że silniki inwerterowe najczęściej stosują wirniki z magnesami trwałymi (PMSM) lub bezszczotkowymi (BLDC). Dzięki temu unika się problemów związanych z tarciem, które występują w silnikach z szczotkami węglowymi. W rezultacie, takie rozwiązanie prowadzi do mniejszego zużycia energii oraz wydłużenia żywotności urządzeń.

Dodatkowo, silniki te generują znacznie mniej hałasu i charakteryzują się niższym prądem rozruchowym. Z tych powodów są bardziej ekologiczne i tańsze w codziennym użytkowaniu. Zaawansowane systemy sterowania, które są z nimi związane, pozwalają na osiąganie jeszcze wyższej efektywności energetycznej. Szacuje się, że silniki inwerterowe mogą przynieść oszczędności w zakresie zużycia energii rzędu 20% do 50% w porównaniu z ich tradycyjnymi odpowiednikami. Właśnie dlatego zyskują one na popularności w zastosowaniach, gdzie kluczowe są efektywność, komfort użytkowania oraz minimalizacja wpływu na nasze środowisko.

Jakie są główne elementy budowy silnika inwerterowego?

Kluczowe elementy budowy silnika inwerterowego to istotne komponenty, które współpracują w celu zapewnienia jego efektywnego działania. Wśród nich znajdują się:

• stojan wyposażony w uzwojenia, który generuje pole magnetyczne,
• miedziane przewody, które zapewniają skuteczne przewodzenie prądu,
• wirnik, który może przyjmować różne formy, od klatkowego znanego z silników indukcyjnych po warianty z magnesami trwałymi,
• falownik, odgrywający kluczową rolę w przekształcaniu prądu stałego (DC) na prąd zmienny (AC),
• czujniki oraz enkodery, które dostarczają dane o położeniu wirnika i jego prędkości obrotowej,
• system chłodzenia, który składa się z wentylatorów, radiatorów oraz cieczy chłodzącej,
• obudowa, chroniąca elementy przed mechanicznymi uszkodzeniami oraz działaniem środowiska.

Dzięki harmonijnej współpracy tych wszystkich składników, silnik inwerterowy efektywnie wykonuje swoje zadania, oferując wysoką efektywność energetyczną oraz wyjątkową elastyczność w zakresie regulacji prędkości.

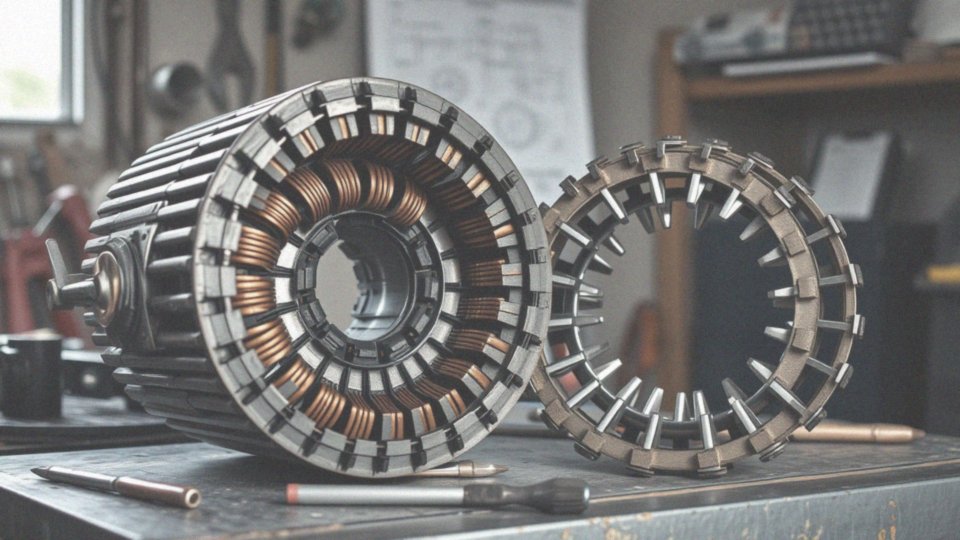

Jak wygląda wirnik i stojan w silniku inwerterowym?

Wirnik oraz stojan to fundamentalne elementy silnika inwerterowego, a ich prawidłowa funkcjonalność jest nieodzowna dla efektywnego działania całego układu. Stojan, zwany również staterem, składa się z zestawu blach stalowych, w których zamontowane są uzwojenia. Gdy na te uzwojenia wpływa prąd zmienny z falownika, wytwarza się pole magnetyczne, które oddziałuje z wirnikiem, generując moment obrotowy.

Wirnik, znany powszechnie jako rotor, występuje w różnych typach. Na przykład w silnikach indukcyjnych często napotykamy na:

• wirnik klatkowy, który składa się z przewodów umieszczonych w rowkach i połączonych pierścieniami, co pozwala na efektywne działanie,
• wirnik wyposażony w magnesy trwałe w przypadku silników typu PMSM, co umożliwia generowanie stabilnego pola magnetycznego i przyczynia się do wyższej efektywności energetycznej.

Cewki w stojanie wytwarzają dynamicznie zmieniające się pole magnetyczne, które w połączeniu z wirnikiem pozwala na precyzyjną regulację prędkości oraz momentu obrotowego. Dlatego właściwe zaprojektowanie zarówno wirnika, jak i stojana ma kluczowe znaczenie dla uzyskania optymalnej efektywności energetycznej. Dzięki temu silniki mogą działać niezawodnie w szerokim zakresie zastosowań, od klimatyzacji po pojazdy elektryczne.

Jaką rolę pełni falownik w silniku inwerterowym?

Falownik odgrywa fundamentalną rolę w silniku inwerterowym, przekształcając prąd stały (DC) w prąd zmienny (AC). Dzięki niemu możliwe jest precyzyjne zarządzanie zarówno prędkością obrotową, jak i momentem obrotowym, co ma ogromne znaczenie w nowoczesnych zastosowaniach.

Całe urządzenie składa się z trzech istotnych komponentów:

• prostownik – zamienia prąd zmienny dostarczany z sieci na prąd stały,
• obwód pośredni – wyposażony w kondensatory, stabilizuje napięcie i magazynuje energię,
• moduł mocy – często realizowany na bazie tranzystorów IGBT lub MOSFET, kontrolowany przez mikroprocesor.

Moduł mocy generuje prąd zmienny o regulowanej częstotliwości i napięciu, który zasila uzwojenia silnika, co umożliwia elastyczne dopasowanie jego prędkości obrotowej do zmieniających się wymagań. Dzięki falownikowi możliwe jest optymalne zarządzanie silnikiem, co jest kluczowe w aplikacjach, które wymagają pracy przy różnych prędkościach i momentach obrotowych.

Tyczy się to na przykład systemów klimatyzacyjnych oraz napędów w pojazdach elektrycznych. Ustawienia falownika w odpowiedni sposób mogą przynieść znaczne oszczędności energii, a także wspierać zrównoważony rozwój technologii, co w dzisiejszym świecie ma ogromne znaczenie.

Jakie czujniki są wykorzystywane w silniku inwerterowym?

W silniku inwerterowym czujniki odgrywają fundamentalną rolę, wpływając na jego efektywność oraz precyzyjne sterowanie. Do najczęściej stosowanych należą:

• czujniki Halla,
• enkodery,
• termistory.

Czujniki Halla odpowiadają za wykrywanie zmian pola magnetycznego, co umożliwia generowanie sygnałów elektrycznych ściśle związanych z aktualnym położeniem wirnika. Z kolei enkodery, w wersji inkrementalnej lub absolutnej, oferują dokładne dane dotyczące kąta obrotu, co jest niezbędne do efektywnego zarządzania działaniem silnika. Dodatkowo, termistory kontrolują temperaturę silnika, co ma kluczowe znaczenie dla ochrony przed przegrzaniem. Zgromadzone informacje trafiają do układu sterowania, gdzie są wykorzystywane do optymalizacji sygnałów wysyłanych do falownika.

Warto zaznaczyć, że w niektórych przypadkach halotrony mogą zastąpić czujniki Halla; działają one na zasadzie podobnej do powyższych czujników. Dzięki tej różnorodności, silnik inwerterowy zyskuje zdolność lepszego dopasowania swojego działania do zmieniających się warunków operacyjnych.

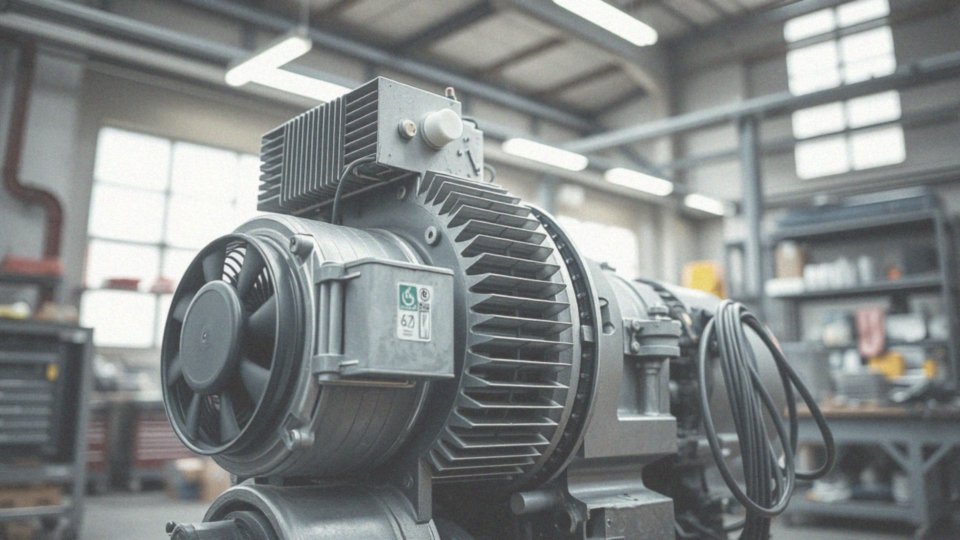

Jak działa system chłodzenia w silniku inwerterowym?

System chłodzenia silnika inwerterowego odgrywa kluczową rolę w jego prawidłowym działaniu. Utrzymując odpowiednią temperaturę, skutecznie zapobiega przegrzaniu oraz uszkodzeniom. W zależności od mocy oraz zastosowania silnika, stosuje się różnorodne podejścia do chłodzenia:

• mniejsze silniki mogą skorzystać z pasywnego chłodzenia, które polega na naturalnym oddawaniu ciepła do otoczenia,
• w przypadku większych jednostek niezbędne jest chłodzenie aktywne,
• wentylatory wymuszają cyrkulację powietrza wokół silnika, skutecznie odbierając ciepło z obudowy oraz radiatorów,
• radiatory wspomagają proces chłodzenia,
• ciecz chłodząca znacząco zwiększa efektywność odprowadzania ciepła.

Ta ciecz krąży w zamkniętym obiegu, przynosząc ciepło z silnika do chłodnicy, gdzie jest ono usuwane. System ten każdego dnia monitoruje temperaturę silnika za pomocą termistorów, a ich odczyty pozwalają na automatyczne sterowanie pracą wentylatorów i pomp cieczy chłodzącej. Tak zorganizowany system chłodzenia znacząco podnosi niezawodność silnika inwerterowego, wydłużając jego żywotność. Kontrolowanie temperatury nie tylko poprawia efektywność energetyczną, ale także jest kluczowe w kontekście ochrony środowiska oraz zrównoważonego rozwoju technologii.

Jak silnik inwerterowy wykorzystuje indukcję magnetyczną?

Silnik inwerterowy bazuje na ciekawym zjawisku indukcji magnetycznej, które pozwala na generowanie momentu obrotowego. Gdy prąd zmienny (AC) przepływa przez uzwojenia stojana, powstaje zmienne pole magnetyczne, mające kluczowe znaczenie dla działania całego systemu. To właśnie to pole indukuje prąd w wirniku. Interakcja między polem magnetycznym stojana a tym generowanym w wirniku jest niezwykle istotna dla efektywności silnika.

W modelach z magnesami trwałymi:

• emanują pole magnetyczne z wirnika,
• co znacząco podnosi efektywność energetyczną.

Dzięki temu silnik lepiej przystosowuje się do różnych obciążeń. Ponadto, regulacja częstotliwości i napięcia prądu zasilającego umożliwia precyzyjne dostosowanie prędkości obrotowej wirnika. To prowadzi do:

• znacznych oszczędności energii,
• optymalizacji działania silnika,
• co ma kluczowe znaczenie w zastosowaniach wymagających wysokiej efektywności energetycznej.

Jak silnik inwerterowy pozwala na kontrolę prędkości i momentu obrotowego?

Silnik inwerterowy umożliwia precyzyjne sterowanie prędkością oraz momentem obrotowym, co jest możliwe dzięki zastosowaniu falownika i nowoczesnych układów sterowania. Falownik konwertuje prąd stały na zmienny, co z kolei pozwala na elastyczne dostosowywanie częstotliwości i napięcia. Taka regulacja sprawia, że prędkość obrotowa wirnika może być płynnie modyfikowana zgodnie z potrzebami użytkownika. Co więcej, moment obrotowy również można dostosować, co daje jeszcze większe możliwości w zarządzaniu systemem.

W tym kontekście kluczowe znaczenie mają:

• czujniki Halla,
• enkodery,
• dane dotyczące położenia i prędkości wirnika.

Te elementy są niezbędne dla efektywności działania silnika. Silniki inwerterowe można w zasadzie podzielić na dwie metody sterowania: prostsze skalarne (V/f) oraz bardziej zaawansowane sterowanie wektorowe (FOC). Choć to pierwsze jest łatwiejsze w zastosowaniu, to jednak nie osiąga tak wysokiej efektywności w zarządzaniu momentem obrotowym jak jego wektorowy odpowiednik.

W przypadku sterowania wektorowego system oferuje lepszą dynamikę i precyzyjność, bowiem pozwala na niezależne sterowanie prędkością i momentem obrotowym. Mikrokontroler zamontowany w systemie sterowania bada dane w czasie rzeczywistym, co przekłada się na bardziej dokładne dostosowanie parametrów pracy silnika. Warto także wspomnieć o roli falownika jako elementu zabezpieczeń, co zwiększa bezpieczeństwo operacji.

Przeprowadzane symulacje oraz różnorodne analizy wykazują, że silniki inwerterowe doskonale radzą sobie z regulacją momentu obrotowego w szerokim zakresie. To sprawia, że są one chętnie wykorzystywane w automatyce przemysłowej oraz w napędach elektrycznych pojazdów. Odpowiednia kontrola nad prędkością i momentem obrotowym nie tylko poprawia wydajność energetyczną, ale także przekłada się na znaczące oszczędności, które mogą wynosić od 20 do nawet 50% w porównaniu do tradycyjnych układów napędowych.

Jak silnik inwerterowy wpływa na oszczędność energii?

Silnik inwerterowy odbiega od tradycyjnych rozwiązań dzięki swojej umiejętności oszczędzania energii, co uzyskuje poprzez dokładne dostosowanie prędkości obrotowej oraz momentu obrotowego. Dostosowując jego działanie do aktualnych wymagań, znacząco ograniczamy straty energii, które występują w silnikach pracujących na stałych obrotach.

W przypadku aplikacji takich jak pompy czy wentylatory, ograniczenie przepływu prowadzi do niepotrzebnych kosztów, jednak dzięki technologii inwerterowej te wydatki można zminimalizować. Silniki te charakteryzują się znacznie wyższą efektywnością energetyczną, co przekłada się na oszczędności sięgające nawet 50% w porównaniu do zwykłych modeli.

Użycie magnesów trwałych oraz redukcja tarcia pomiędzy komponentami umożliwiają efektywną konwersję energii. Zastosowanie falownika w silniku inwerterowym nie tylko reguluje prędkość, ale także optymalizuje moment obrotowy, co ma ogromne znaczenie dla ochrony środowiska. Efektywne zarządzanie energią skutkuje niższą emisją dwutlenku węgla, co jest istotne w kontekście zmian klimatycznych.

Silniki inwerterowe plasują się zazwyczaj w wyższej klasie energetycznej, co czyni je bardziej ekologicznymi i ekonomicznymi rozwiązaniami na dłuższą metę. Dodatkowo, innowacje w dziedzinie technologii inwerterowej umożliwiają przedsiębiorstwom znaczące oszczędności na kosztach operacyjnych oraz podnoszą efektywność energetyczną ich systemów.

Jakie są zalety i wady silników inwerterowych?

Silniki inwerterowe oferują zarówno liczne zalety, jak i pewne niedogodności, które wpływają na ich zastosowanie w różnych sektorach. Przede wszystkim wyróżniają się wysoką efektywnością energetyczną, co przekłada się na oszczędności energii osiągające nawet 50% w porównaniu do standardowych silników. Dodatkowo oferują:

• płynne dostosowywanie prędkości,
• dokładną kontrolę momentu obrotowego,
• cichą pracę,
• niski prąd rozruchowy.

Te cechy podnoszą komfort użytkowania oraz redukują koszty eksploatacji. Z drugiej strony, do wad należy zaliczyć:

• bardziej skomplikowaną budowę,
• wyższe wydatki związane z zakupem oraz konserwacją,
• konieczność posiadania zaawansowanej elektroniki i układów sterujących,
• skłonności do emitowania zakłóceń elektromagnetycznych.

Te ostatnie zmuszają do stosowania filtrów w celu zabezpieczenia pozostałych urządzeń elektronicznych. Silniki inwerterowe łączą efektywność energetyczną z dużą elastycznością w działaniu, jednak wiążą się z wyższymi kosztami oraz potrzebą bardziej skomplikowanej obsługi technologicznej.

W jakich zastosowaniach wykorzystuje się silniki inwerterowe?

Silniki inwerterowe zyskały ogromne uznanie w wielu sektorach przemysłowych oraz w codziennych urządzeniach. W przemyśle ich zastosowanie obejmuje maszyny, takie jak:

• prasy,
• kompresory,
• przenośniki.

Pompy inwerterowe umożliwiają płynne dostosowywanie przepływu do bieżących potrzeb, co przekłada się na znaczące oszczędności energii. W pojazdach elektrycznych oraz hybrydowych silniki te odgrywają kluczową rolę jako główny napęd, oferując łatwiejsze przyspieszanie i lepszą kontrolę mocy. W systemach HVAC są one niezwykle ważne w:

• sprężarkach,
• wentylatorach,
• pompa obiegowych.

Silniki inwerterowe w naszych domach, w takim urządzeniach jak:

• pralki,
• lodówki,
• zmywarki,
• klimatyzatory,

cieszą się popularnością dzięki swojej cichej pracy oraz umiejętności optymalizacji zużycia energii. Dodatkowo, w dziedzinie robotyki i automatyzacji przemysłowej, wykorzystywane są w precyzyjnych napędach serwo, co umożliwia dokładną kontrolę ruchu. Ta różnorodność zastosowań sprawia, że silniki inwerterowe stanowią niezwykle efektywne rozwiązanie dla współczesnych potrzeb produkcji.

Jakie są oczekiwane wartości efektywności silników inwerterowych?

Oczekiwane wartości efektywności silników inwerterowych przewyższają te, które osiągają tradycyjne silniki elektryczne. Wiele modeli potrafi osiągnąć wydajność na poziomie 90% lub więcej, zwłaszcza gdy mowa o silnikach z magnesami trwałymi (PMSM). Przykładowo:

• silniki indukcyjne osiągają sprawność między 70% a 85%,
• silniki z falownikiem charakteryzują się znacznie niższymi stratami energii.

Taka wysoka efektywność energetyczna wpływa na ich klasyfikację energetyczną, gdzie najczęściej plasują się w klasach IE3, IE4, a niekiedy nawet IE5, co dowodzi ich zgodności z nowoczesnymi normami oszczędzania energii. Tak wysoka efektywność przyczynia się nie tylko do zmniejszenia kosztów eksploatacji, ale także do obniżenia globalnego zużycia energii. Co więcej, silniki inwerterowe generują mniej ciepła, co wpływa korzystnie na ich żywotność oraz redukuje zapotrzebowanie na chłodzenie.

Dzięki ich efektywnej pracy możliwe jest wydłużenie trwałości urządzeń oraz poprawa komfortu użytkowania. W kontekście zrównoważonego rozwoju oraz redukcji emisji dwutlenku węgla, dobra efektywność energetyczna staje się kluczowa. To sprawia, że silniki inwerterowe cieszą się coraz większym zainteresowaniem w różnorodnych zastosowaniach przemysłowych i w gospodarstwach domowych.

Jak wygląda niezawodność i trwałość silników inwerterowych?

Silniki inwerterowe wyróżniają się znacznie lepszą niezawodnością i trwałością w porównaniu do tradycyjnych silników elektrycznych, co jest zasługą ich bezszczotkowej konstrukcji. Dzięki eliminacji szczotek węglowych, tarcie jest minimalizowane, co skutkuje mniejszym zużyciem mechanicznym. Modele takie jak:

• BLDC,
• PMSM.

oferują dłuższą żywotność i są bardziej odporne na awarie. Precyzyjna kontrola prędkości oraz momentu obrotowego pozwala na ograniczenie obciążeń mechanicznych i termicznych, co korzystnie wpływa na długość eksploatacji silnika. Dodatkowo, systemy chłodzenia dbają o utrzymanie optymalnej temperatury pracy, co zapobiega przegrzaniu i chroni izolację uzwojeń, a tym samym podnosi niezawodność urządzenia. Warto jednak pamiętać, że jakość wykonania silnika oraz warunki jego użytkowania odgrywają istotną rolę w jego niezawodności. Regularna konserwacja jest niezbędna, aby zapewnić utrzymanie efektywności na dłuższą metę. Systematyczne monitorowanie uzwojeń, łożysk oraz układu chłodzenia pozwala na wczesne wychwycenie potencjalnych problemów, co przekłada się na lepszą wydajność i mniejsze ryzyko awarii.
